3. Подстанции (ПС)

Согласно Правилам устройства электроустановок и технической эксплуатации электрических станций и сетей (утверждены приказом Министерства энергетики Российской Федерации от 20.05.2003 № 187) на баках трансформаторов и реакторов наружной установки должны быть указаны станционные (подстанционные) номера. Такие же номера должны быть на дверях и внутри трансформаторных пунктов и камер.
На дверях и внутренних стенках камер ЗРУ, оборудования ОРУ, наружных и внутренних лицевых частях КРУ, сборках, а также на лицевой и оборотной сторонах панелей щитов должны быть выполнены надписи, указывающие назначение присоединений и их диспетчерское наименование.
На дверях РУ должны быть предупреждающие знаки в соответствии с требованиями Инструкции по применению и испытанию средств защиты, используемых в электроустановках (утверждены приказом Министерства энергетики Российской Федерации от 30.06.2003 № 261).
На предохранительных щитках и (или) у предохранителей присоединений должны быть надписи, указывающие номинальный ток плавкой вставки. На металлических частях корпусов оборудования должна быть обозначена расцветка фаз.
На дверях помещения аккумуляторной батареи должны быть надписи: «Аккумуляторная», «Огнеопасно», «Запрещается курить» или вывешены соответствующие знаки.
Постоянные знаки на оборудовании ПС должны соответствовать диспетчерским наименованиям.
Примеры постоянных знаков на ПС в приложениях 1 и 3 к настоящему Порядку.

4. Воздушные линии электропередачи (ВЛ)

Согласно Правилам устройства электроустановок и технической эксплуатации электрических станций и сетей на опорах ВЛ на высоте 2-3 м должны быть нанесены следующие постоянные знаки:
- порядковый номер опоры, номер ВЛ или ее условное обозначение - на всех опорах; на двухцепных и многоцепных опорах ВЛ, кроме того, должна быть обозначена соответствующая цепь;
- информационные знаки с указанием ширины охранной зоны ВЛ; расстояние между информационными знаками в населенной местности должно быть не более 250 м, при большей длине пролета знаки устанавливаются на каждой опоре; в ненаселенной и труднодоступной местности - 500 м, допускается более редкая установка знаков;
- расцветка фаз - на концевых опорах, опорах, смежных с транспозиционными, и на первых опорах ответвлений от ВЛ;
- предупреждающие плакаты "Опасность поражения электрическим током" (исполнение по ГОСТ Р 12.4.026-2001) - на всех опорах ВЛ в населенной местности;
- плакаты с указанием расстояния от опоры ВЛ до кабельной линии связи - на опорах, установленных на расстоянии менее половины высоты опоры до кабелей связи.
Допускается совмещать на одном знаке всю информацию.
Плакаты и знаки должны устанавливаться с боку опоры поочередно с правой и с левой стороны, а на переходах через дороги плакаты должны быть обращены в сторону дороги.
На ВЛ 110 кВ и выше, обслуживание которых будет осуществляться с использованием вертолетов, в верхней части каждой пятой опоры устанавливаются номерные знаки, видимые с вертолета. При этом для ВЛ 500-750 кВ знаки должны быть эмалированными размером 400х500 мм.
На опорах ВЛ при размещении на них муфт ОК ВОЛС дополнительно должны быть нанесены следующие постоянные знаки:
- условное обозначение ВОЛС;
- номер соединительной муфты.
Примеры постоянных знаков на ВЛ указаны в приложении 2 к настоящему Порядку.

5. Материалы и крепеж

Знаки и плакаты должны быть выполнены с использованием стеклоэмалевого покрытия с эксплуатационным сроком не менее 25 лет.
На ж.б. опорах крепление выполнять при помощи металлической ленты.
На металлических опорах крепление знаков и плакатов выполнять методом приклёпывания к обрешётке опор с помощью заклёпочника типа ZEBRA и вытяжных заклёпок либо крепить на предварительно привариваемую к обрешётке опоры рамку. Места соединения рамки и обрешётки опор (сварные швы) должны быть обработаны цинкосодержащими составами для предотвращения коррозии металла. Материал заклёпок - алюминий, медь, нержавеющая сталь.

2. Примеры информационных знаков на ВЛ

2.1. Вид информационного знака на опоре

.

(установка меньших геометрических размеров допускается при условии обеспечения четкого распознавания нанесенного текста)

2.2. Информационный знак «Охранная зона»

.

(где L - расстояние от крайних проводов согласно приложению постановления Правительства Российской Федерации от 24.02.2009 № 160 «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон»)

2.3. Предупреждающий знак

.

2.4. Вид информационного знака на опоре с совмещенными знаками «Охранная зона» и «Опасность поражения электрическим током»

.

(Установка меньших геометрических размеров допускается при условии обеспечения четкого распознавания нанесенного текста с сохранением геометрических размеров знака «Опасность поражения электрическим током» согласно п. 2.3 приложения 2)

2.5. Номерной знак, устанавливаемый в верхней части на каждой пятой опоре

.

2.6. Знак с указанием расстояния от опоры ВЛ до кабельной линии связи

.

2.7. Расцветка фаз

.

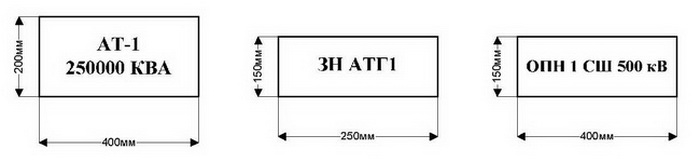

3. Примеры диспетчерских наименований на подстанциях

Постоянные информационные знаки на подстанциях

.
