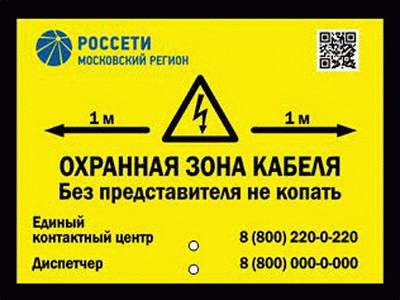

Информационный знак. "Информационный знак для обозначения КЛ 0,4-220 кВ"
Номер по каталогу – 7.1
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 3 (макет 2) Исполнение и порядок установки: Материал изготовления знака – пластик толщиной не менее 3 мм;
- стойка для установки знаков: материал – пластик, ширина (диаметр) 50 мм, толщина стенки 5-10 мм, длина – 1,2-1,5 метра с заглублением в землю исходя из местных условий прокладки КЛ.
- крепление знака к стойке осуществляется двумя винтами.
Размер знака – 300*400 мм;
Фон знака – желтый, кайма (шириной 21 мм) – черная;
Крепление знака к стойке двумя винтами.
Высота стойки – не менее 1,1 м без учета места крепления.

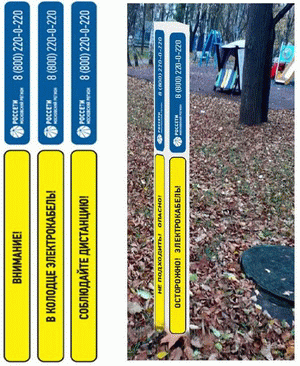

Информационный знак. "Информационный знак, обозначающий опасность вблизи люков колодцев КЛ 6-20 кВ"
Номер по каталогу – 7.2
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 4 (макет 3) Исполнение и порядок установки: Стойка информационного знака изготовляется из морозостойкого, негорючего специального полимерного композита, с антивандальным устройством, препятствующим свободному изъятию стойки знака из грунта.
Надписи, выполняемые на информационном (опознавательно-предупредительном) знаке, обозначающем опасность вблизи люков колодцев силовых кабельных лини 6-20кВ.
Размеры стойки информационного знака:
Высота стойки, м - 1,5
Ширина грани (стороны A, B и C), мм - 130 ± 10
Толщина грани (стороны A, B и C), мм - 4 ± 0,1
Профиль сечения стойки - Треугольный

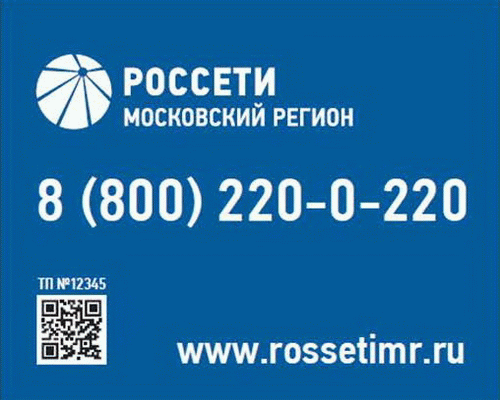

Табличка. "Табличка для обозначения организации - владельца электроустановки"
Номер по каталогу – 7.3
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 16 (Макет 4) Исполнение и порядок установки: Табличка устанавливается:
- на шкафу РУ 0,4 кВ СТП, МТП, БМКТП и КТП шкафного типа напряжением 10(6)/0,4 кВ;
- на шкафу РУ 10(6) кВ СТП, МТП и КТП шкафного типа;
- на дверях РУ 0,4 кВ и РУ 10 кВ КТПК, ЗТП, РП, РТП напряжением 10(6)/0,4 кВ;
- на двери ограждения РП 10(6) кВ
QR-код – размер 50*50 мм
QR-код должен содержать информацию:
- о принадлежности объекта в формате: ПАО «Россети Московский регион» филиал «Западные электрические сети» Истринский РЭС;
- диспетчерское наименование объекта в формате: РП 385 10 кВ;
- о техническом месте объекта из АСУ ТОиР
Оцинкованный металл толщиной 0,5-1 мм, метод нанесения надписей – шелкография.

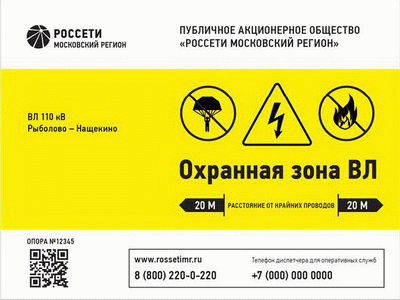

Информационный знак. "Информационный знак для размещения на опорах ВЛ 35-220 кВ"
Номер по каталогу – 7.4
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 17 (макет 5) Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на опорах ВЛ 35-220 кВ
7.1 "Информационный знак для обозначения КЛ 0,4-220 кВ"
Информационный знак. "Информационный знак для размещения на опорах ВЛ 35-220 кВ"
Номер по каталогу – 7.5
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 17 (макет 5) Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на опорах ВЛ 35-220 кВ

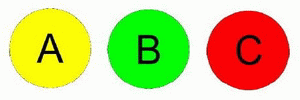

Знак. "Знак обозначения расцветки фаз на опорах ВЛ 35-220 кВ"
Номер по каталогу – 7.6
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 20 Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на опорах ВЛ 35-220 кВ
Информационный знак. "Информационный знак размещения муфты оптического кабеля ВОЛС на опоре ВЛ"
Номер по каталогу – 7.7
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 21 Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на опорах ВЛ 35-220 кВ
Знак. "Знак обозначения расцветки фаз на опорах ВЛ 35-220 кВ"
Номер по каталогу – 7.8
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 22 Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на опорах ВЛ 35-220 кВ
7.5 "Информационный знак для размещения на опорах ВЛ 35-220 кВ"
7.6 "Знак обозначения расцветки фаз на опорах ВЛ 35-220 кВ"
7.7 "Информационный знак размещения муфты оптического кабеля ВОЛС на опоре ВЛ"
7.8 "Знак обозначения расцветки фаз на опорах ВЛ 35-220 кВ"

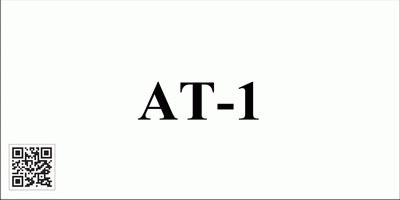

Табличка. "Табличка основного оборудования ПС 35-220 кВ"
Номер по каталогу – 7.9
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 23 Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на оборудовании ПС 35-220 кВ
Табличка. "Табличка основного оборудования ПС 35-220 кВ"
Номер по каталогу – 7.10
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 23 Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на оборудовании ПС 35-220 кВ
Табличка. "Табличка основного оборудования ПС 35-220 кВ"
Номер по каталогу – 7.11
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 23 Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на оборудовании ПС 35-220 кВ

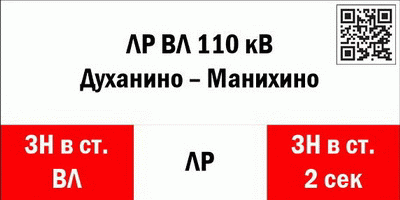

Табличка. "Табличка с заземляющими ножами ПС 35-220 кВ"
Номер по каталогу – 7.12
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 23.1 Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на оборудовании ПС 35-220 кВ
7.9 "Табличка основного оборудования ПС 35-220 кВ"
7.10 "Табличка основного оборудования ПС 35-220 кВ"
7.11 "Табличка основного оборудования ПС 35-220 кВ"
7.12 "Табличка с заземляющими ножами ПС 35-220 кВ"
Табличка. "Табличка с заземляющими ножами ПС 35-220 кВ"
Номер по каталогу – 7.13
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 23.1 Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на оборудовании ПС 35-220 кВ
Табличка. "Табличка с заземляющими ножами ПС 35-220 кВ"
Номер по каталогу – 7.14
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 23.1 Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на оборудовании ПС 35-220 кВ
Табличка. "Табличка для заземления пожарных машин"
Номер по каталогу – 7.15
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 23.2 Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на ПС 35-220 кВ

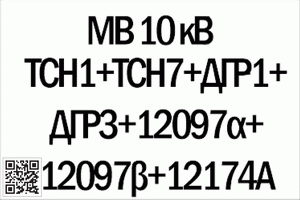

Табличка. "Табличка диспетчерских наименований ПС 35-220 кВ"
Номер по каталогу – 7.16
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 24 Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на оборудовании ПС 35-220 кВ
7.13 "Табличка с заземляющими ножами ПС 35-220 кВ"
7.14 "Табличка с заземляющими ножами ПС 35-220 кВ"
Табличка. "Табличка диспетчерских наименований ПС 35-220 кВ"
Номер по каталогу – 7.17
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 24 Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются на оборудовании ПС 35-220 кВ
Информационный знак. "Информационный знак для обозначения охранной зоны ПС 35-220 кВ"
Номер по каталогу – 7.18
Номер знака по Методическим указаниям ПАО "Россети Московский регион" – Рисунок 25 (макет 6) Исполнение и порядок установки: Информационные и предупреждающие знаки, предназначенные для наружного размещения:
Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
Метод изготовления - штамповка с отбортовкой по всему периметру знака.
Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
Устанавливаются в охранных зонах ПС 35-220 кВ
7.18 "Информационный знак для обозначения охранной зоны ПС 35-220 кВ"
7. Требования к материалам, конструкции и условиям эксплуатации информационных табличек, трафаретов, информационных и предупреждающих знаков 7.3. Требования к материалам для изготовления информационных знаков КЛ 0,4-220 кВ.
- материал изготовления знака – пластик толщиной не менее 3 мм;
- стойка для установки знаков: материал – пластик, ширина (диаметр) 50 мм, толщина стенки 5-10 мм, длина – 1,2-1,5 метра с заглублением в землю исходя из местных условий прокладки КЛ.
- крепление знака к стойке осуществляется двумя винтами. 7.4. Требования к материалам для изготовления информационного знака, обозначающего опасность вблизи люков колодцев КЛ 6-20 кВ.
Стойка информационного знака изготовляется из морозостойкого, негорючего специального полимерного композита, с антивандальным устройством, препятствующим свободному изъятию стойки знака из грунта. 7.5. Требования к материалу для изготовления таблички для размещения на входных дверях в кабельные сооружения.
Оцинкованный металл толщиной 0,5-1 мм, метод нанесения надписей – шелкография. 7.6. Требования к изготовлению информационных и предупреждающих знаков, предназначенных для наружного размещения:
7.6.1. Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
7.6.2. Метод изготовления - штамповка с отбортовкой по всему периметру знака.
7.6.3. Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных отверстий для крепления, в том числе заклепками, бандажной металлической лентой и др.
7.6.4. Нанесение текста и изображений на знак выполняется методом деколирования на эмалированную поверхность - нанесение изображения при помощи шелкографической печати с последующим высокотемпературным обжигом. Борта знаков должны покрываться силикатной эмалью и закрываться деколью в продолжение основного изображения лицевой поверхности.
7.6.5. Фоновые изображения информационных и предупреждающих знаков должны быть матовые (антибликовые).
7.6.6. Поверхность покрытия должна быть гладкой, однородной, не должна содержать посторонних включений и загрязнения. Не допускается наличие пузырей, потеков, вспучивания, трещин, кратеров, разрывов и отслаиваний покрытия.
7.6.7. При изготовлении информационных и предупреждающих знаков не допускается:
- изготовление деколей на струйных, цифровых и офсетных принтерах;
- разнотон цветов изображений в пределах партии;
- использование цветографических изображений, несоответствующих стандартной шкале Pantone/Ral.
7.6.8. Не допускается крепление информационных и предупреждающих знаков с использованием случайных, не предназначенных для данной цели материалов (проволока, шпагат и др.)
7.6.9. Информационные и предупреждающие знаки, предназначенные для наружного размещения, должны удовлетворять следующим условиям эксплуатации:
- Возможность эксплуатации при температуре окружающей среды от -70оС до + 50°С и относительной влажности воздуха от 0 до 100%.
- Стойкость текста и изображения к воздействию растворителей и слабых растворов кислот, а также к выцветанию на протяжении всего срока службы.
- Стойкость к негативному влиянию коррозионных агентов атмосферы воздуха, соответствующих группе II (промышленная) в соответствии с ГОСТ 15150 на протяжении всего срока службы.
- Стойкость к воздействию атмосферных осадков (снега, инея, дождя), солнечного излучения, соляного тумана, пыли (для информационных знаков наружного размещения) на протяжении всего срока службы.
- При правильной эксплуатации и соблюдении общих правил охраны труда и гигиены должно исключаться выделение в окружающую среду токсичных и вредных веществ. 7.7. Требования к изготовлению информационных и предупреждающих знаков, предназначенных для размещения внутри помещений:
7.7.1. Допускается изготовление знаков из негорючего пластика (в том числе вспененный пластик ПВХ) толщиной не менее 4 мм либо из алюминия толщиной не менее 0,5 мм.
7.7.2. Нанесение текста и изображений выполняется методом прямой полноцветной УФ печати, разрешением не менее 1440 dpi или термотрансферного переноса.
7.7.3. При изготовлении необходимо предусмотреть наличие не менее двух отверстий для крепления знаков с использованием метизов, либо прорезей для крепления с использованием бандажной ленты. Возможно использование для крепления знаков двухстороннего скотча.
Ознакомиться с Приказом ПАО "Россети Московский регион" от 15.04.2021 № 371р "Об утверждении Методических указаний по нанесению диспетчерских наименований, информационных знаков и знаков безопасности на электросетевые объекты 0,4-220 кВ ПАО "Россети Московский регион"" можно на странице нашего сайта в режиме прокрутки страниц во встроенном фрейме или в увеличенном виде на отдельной странице, нажав на фрейме вверху справа на символ "Открыть в новой вкладке". Копирование и скачивание документа невозможно. Однако, наши заказчики могут рассчитывать на получение любого документа, размещенного на нашем сайте, при необходимости их представления в проектные или иные организации, а также применения в своей работе.
Инструкция по применению и испытанию средств защиты, используемых в электроустановках. СО 153-34.03.603-2003 скачать в формате WORD
Порядок применения электрозащитных средств в электросетевом комплексе ПАО «Россети». Стандарт организации. СТО 34.01-30.1-001-2016 скачать в формате PDF
