Единый стандарт фирменного стиля ПАО "ФСК ЕЭС" - Стандарт ФСК ЕЭС
(приказ ОАО "ФСК ЕЭС" от 18.11.2011 № 704 "Об утверждении Единых стандартов фирменного стиля
ОАО "ФСК ЕЭС" в редакции Приказа от 21.06.2016 № 195)

Приказ ПАО "ФСК ЕЭС" от 21.06.2016 № 195 "О внесении изменений в приказ ОАО "ФСК ЕЭС" от 18.11.2011 № 704"

Изложить пункты 4 и 8 приложения 3 к приказу ОАО «ФСК ЕЭС» от 18.11.2011 № 704 «Об утверждении Единых стандартов фирменного стиля ОАО «ФСК ЕЭС» в редакции согласно приложению к настоящему приказу.

4. Воздушные линии электропередачи (ВЛ).

Согласно Правилам устройства электроустановок и технической эксплуатации электрических станций и сетей на опорах ВЛ на высоте 2-3 м должны быть нанесены следующие постоянные знаки:
- порядковый номер опоры, номер ВЛ или ее условное обозначение - на всех опорах (на двухцепных и многоцепных опорах ВЛ, кроме того должна быть обозначена соответствующая цепь);
- предупреждающие (информационные) знаки с указанием ширины охранной зоны ВЛ (расстояние между информационными знаками в населенной местности должно быть не более 250 м, при большей длине пролета знаки устанавливаются на каждой опоре, в ненаселенной и труднодоступной местности - 500 м, допускается более редкая установка знаков);
- расцветка фаз (на концевых опорах, опорах, смежных с транспозиционными, и на первых опорах ответвлений от ВЛ);
- предупреждающие знаки «Опасность поражения электрическим током» (на всех опорах ВЛ в населенной местности, ГОСТ Р 12.4.026-2001);
- плакаты с указанием расстояния от опоры ВЛ до кабельной линии связи - на опорах, установленных на расстоянии менее половины высоты опоры до кабелей связи;
- изображение опоры на знаке должно соответствовать типу опоры, а характеристики охранной зоны классу напряжения.
Допускается совмещать размещение на одном знаке всей вышеуказанной информации.
Плакаты и знаки должны устанавливаться с боку опоры поочередно с правой и с левой стороны, а на переходах через дороги плакаты должны быть обращены в сторону дороги.
На ВЛ 110 кВ и выше, обслуживание которых осуществляется с использованием вертолетов, в верхней части каждой пятой опоры устанавливаются номерные знаки, видимые с вертолета.
При размещении на опорах ВЛ муфт ОК ВОЛС дополнительно должны быть нанесены следующие постоянные знаки:
- условное обозначение ВОЛС;
- номер соединительной муфты.
Примеры постоянных знаков на ВЛ указаны в пункте 8 настоящего Порядка.

8. Примеры постоянных знаков на ВЛ.

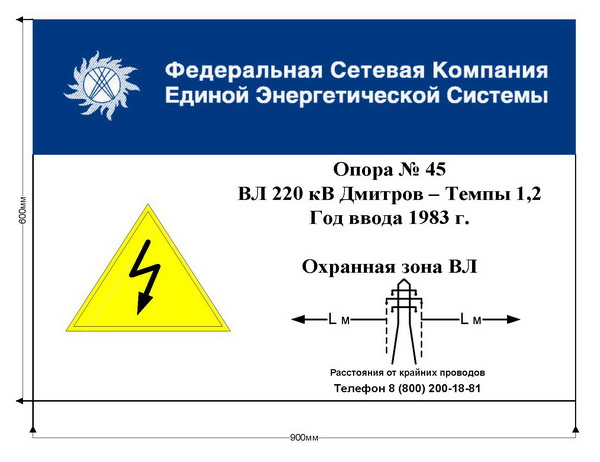

8.1. Вид информационного знака на опоре

.

(установка меньших геометрических размеров допускается при условии обеспечения четкого распознавания нанесенного текста)

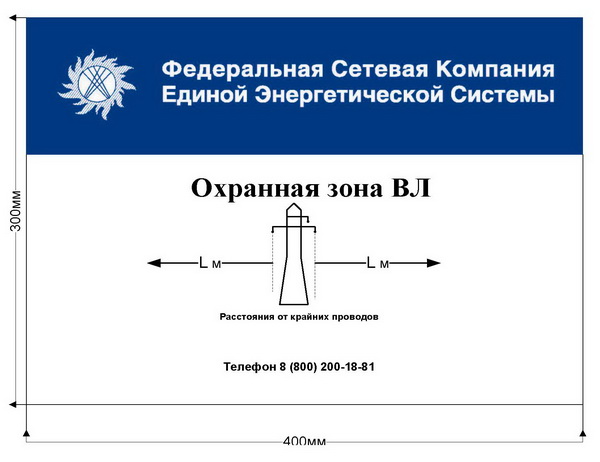

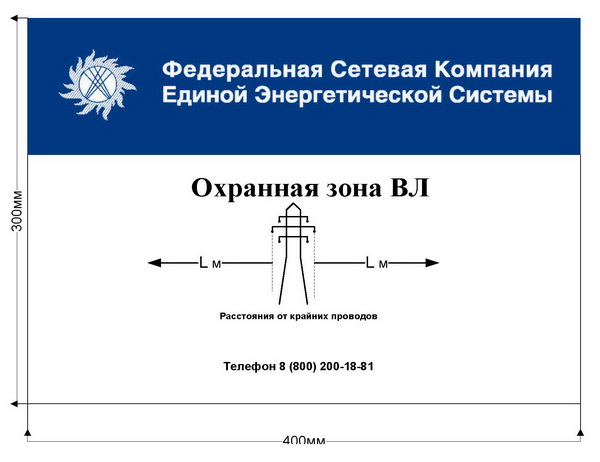

8.2. Предупреждающий знак «Охранная зона» (где L - расстояние от крайних проводов согласно Правилам установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утвержденных постановлением Правительства Российской Федерации от 24.02.2009 № 160 «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон»).

8.2.1. При горизонтальном расположении проводов.

.

8.2.2. При вертикальном расположении проводов

.

8.2.3. При смешанном расположении проводов

.

8.2.4. В соответствии с п. 7 Правил установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утвержденных постановлением Правительства Российской Федерации от 24.02.2009 № 160 «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон».
Предупреждающий знак (ограничения действий) устанавливается:
- в населенной местности - на каждой опоре с учетом наибольшей видимости для сторонних лиц;
- в ненаселенной местности - в местах возможного присутствия сторонних лиц (водоем, парк и т.д.) на каждой опоре;
- совместно со знаками, на которых отображен номер опоры, а при использовании варианта № 2 - номер опоры и наименование ВЛ.

Вариант № 1

.

Вариант № 2

.

8.3. Предупреждающий знак

.

(по ГОСТ Р 12.4.026 (знак W08) сторона треугольника 300мм - на дверях помещений; 25;40;50;80;100;150 мм- для оборудования, машин и механизмов)

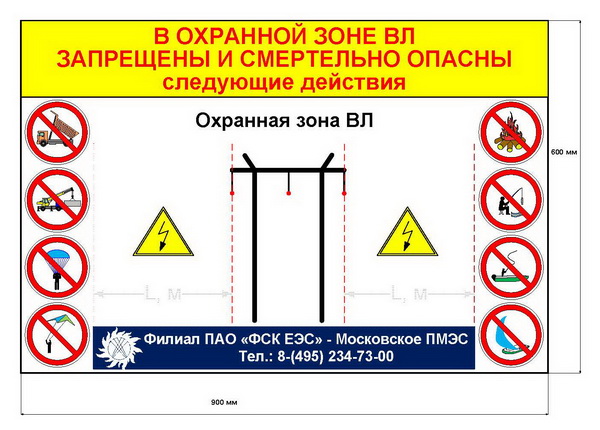

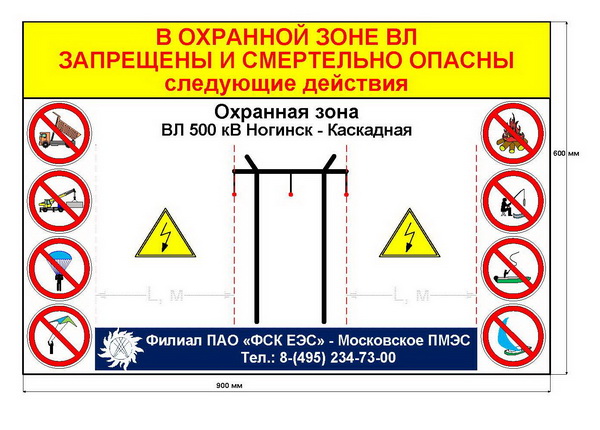

8.4. Вид информационного знака на опоре с совмещенными знаками «Охранная зона» (8.2.1, 8.2.2., 8.2.3.) и «Опасность поражения электрическим током» (установка меньших геометрических размеров допускается при условии обеспечения четкого распознавания нанесенного текста).

8.4.1. При горизонтальном расположении проводов

.

8.4.2. При вертикальном расположении проводов

.

8.4.3. При смешанном расположении проводов

.

8.5. Номерной знак, устанавливаемый в верхней части на каждой пятой опоре

.

8.6. Знак с указанием расстояния от опоры ВЛ до кабельной линии связи

.

8.7. Расцветка фаз

.

Ознакомиться с Приказом ПАО "ФСК ЕЭС" от 21.06.2016 № 195 "О внесении изменений в приказ ОАО "ФСК ЕЭС" от 18.11.2011 № 704" можно на странице нашего сайта в режиме прокрутки страниц во встроенном фрейме или в увеличенном виде на отдельной странице, нажав на фрейме вверху справа на символ "Открыть в новой вкладке". Копирование и скачивание документа невозможно. Однако, наши заказчики могут рассчитывать на получение любого документа, размещенного на нашем сайте, при необходимости их представления в проектные или иные организации, а также применения в своей работе.
