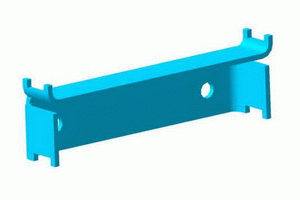

Узел крепления информационных и предупреждающих знаков. "Адаптер под бандажную ленту"
Номер по каталогу – 8.1
Номер знака по Стандарту ПАО "ФСК ЕЭС" – 3.4 Исполнение и порядок крепления: Типовой узел крепления информационных и предупреждающих знаков на элементы решетчатых опор ВЛ, порталов РУ, опорных стоек и рам оборудования ПС

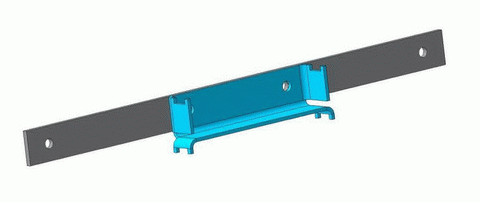

Узел крепления информационных и предупреждающих знаков. "Адаптер под усиленное крепление. 2 или 3 бандажные ленты"
Номер по каталогу – 8.2
Номер знака по Стандарту ПАО "ФСК ЕЭС" – 3.5 Исполнение и порядок крепления: Типовой узел крепления информационных и предупреждающих знаков на элементы решетчатых опор ВЛ, порталов РУ, опорных стоек и рам оборудования ПС.

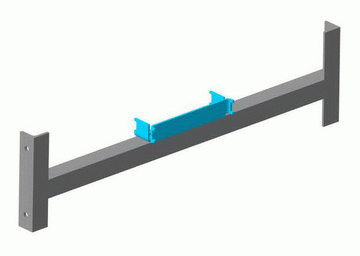

Узел крепления информационных и предупреждающих знаков. "Переходник для крепления знака на вертикальном уголке"
Номер по каталогу – 8.3
Номер знака по Стандарту ПАО "ФСК ЕЭС" – 3.6 Исполнение и порядок крепления: Типовой узел крепления информационных и предупреждающих знаков на элементы решетчатых опор ВЛ, порталов РУ, опорных стоек и рам оборудования ПС.
8.1 "Адаптер под бандажную ленту"
8.2 "Адаптер под усиленное крепление. 2 или 3 бандажные ленты"
8.3 "Переходник для крепления знака на вертикальном уголке"

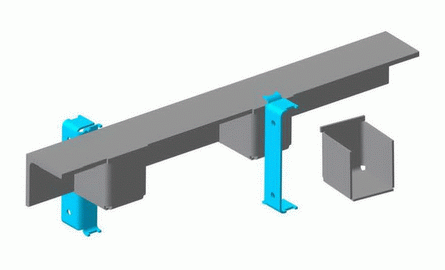

Узел крепления информационных и предупреждающих знаков. "Вкладыш фиксации адаптера на полке уголка"
Номер по каталогу – 8.4
Номер знака по Стандарту ПАО "ФСК ЕЭС" – 3.7 Исполнение и порядок крепления: Типовой узел крепления информационных и предупреждающих знаков на элементы решетчатых опор ВЛ, порталов РУ, опорных стоек и рам оборудования ПС.

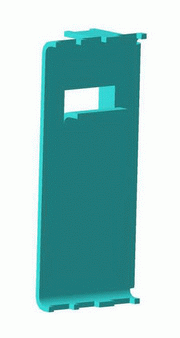

Узел крепления информационных и предупреждающих знаков. "Переходник под знаки больших размеров"
Номер по каталогу – 8.5
Номер знака по Стандарту ПАО "ФСК ЕЭС" – 3.8 Исполнение и порядок крепления: Типовой узел крепления информационных и предупреждающих знаков на элементы решетчатых опор ВЛ, порталов РУ, опорных стоек и рам оборудования ПС.

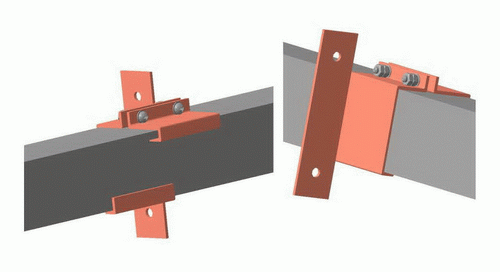

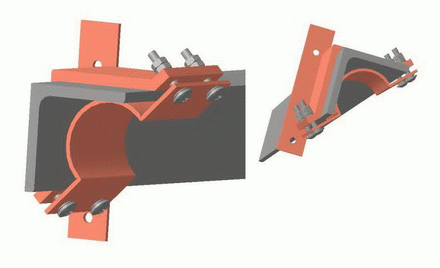

Узел крепления информационных и предупреждающих знаков. "Простой хомут фиксированной ширины"
Номер по каталогу – 8.6
Номер знака по Стандарту ПАО "ФСК ЕЭС" – 3.9 Исполнение и порядок крепления: Типовой узел крепления информационных и предупреждающих знаков на элементы решетчатых опор ВЛ, порталов РУ, опорных стоек и рам оборудования ПС.

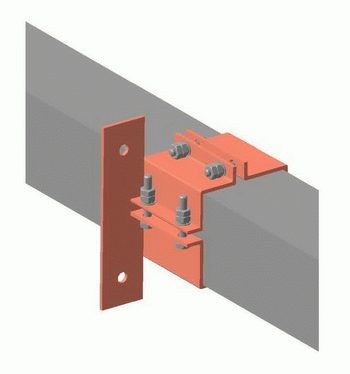

Узел крепления информационных и предупреждающих знаков. "Регулируемый хомут"
Номер по каталогу – 8.7
Номер знака по Стандарту ПАО "ФСК ЕЭС" - 3.10 Исполнение и порядок крепления: Типовой узел крепления информационных и предупреждающих знаков на элементы решетчатых опор ВЛ, порталов РУ, опорных стоек и рам оборудования ПС.
Узел крепления информационных и предупреждающих знаков. "Хомут подпружиненный"
Номер по каталогу – 8.8
Номер знака по Стандарту ПАО "ФСК ЕЭС" – 3.11 Исполнение и порядок крепления: Типовой узел крепления информационных и предупреждающих знаков на элементы решетчатых опор ВЛ, порталов РУ, опорных стоек и рам оборудования ПС.

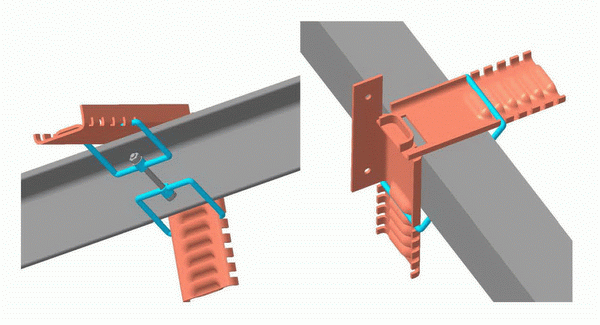

Узел крепления информационных и предупреждающих знаков. "Универсальный хомут"
Номер по каталогу – 8.9
Номер знака по Стандарту ПАО "ФСК ЕЭС" – 3.12 Исполнение и порядок крепления: Типовой узел крепления информационных и предупреждающих знаков на элементы решетчатых опор ВЛ, порталов РУ, опорных стоек и рам оборудования ПС.
Узел крепления информационных и предупреждающих знаков. "Адаптер для крепления знака с использованием бандажной ленты"
Номер по каталогу – 8.10
Номер знака по Стандарту ПАО "ФСК ЕЭС" – 3.14 Исполнение и порядок крепления: Типовой узел крепления информационных знаков на деревянные опоры ВЛ, а также центрифугованные и вибрированные железобетонные стойки опор ВЛ, порталов РУ, оборудования ПС.
8.10 "Адаптер для крепления знака с использованием бандажной ленты"
3. Материалы и Крепеж
Не допускается крепление информационных и предупреждающих знаков с использованием случайных, не предназначенных для данной цели материалов (проволока, шпагат и др.).
При установке предупреждающего знака для маркировки охранной зоны ПС рекомендуется применение металлической оцинкованной трубы диаметром 3-7 см, толщиной стенки не менее 2 мм, высотой наземной части не менее 110 см, с заглублением в грунт не менее 80 см. В зависимости от характеристики грунта рекомендуемое значение заглубления может быть увеличено.
По периметру ограждения подстанции крепление предупреждающего знака выполнять способом, не позволяющим произвести его демонтаж без использования инструмента и иных технических приспособлений.
Крепление должно обеспечивать надежность фиксации и долговечность с учетом местных условий.
Типовые узлы крепления информационных и предупреждающих знаков на элементы решетчатых опор ВЛ, порталов РУ, опорных стоек и рам оборудования ПС представлены на рисунках 3.3 - 3.12.
Эскизы типовых узлов крепления информационных знаков на деревянные опоры ВЛ, а также центрифугованные и вибрированные железобетонные стойки опор ВЛ, порталов РУ, оборудования ПС представлены на рисунках 3.13 и 3.14.
