Стандарт ПАО "Россети" - СТАНДАРТ РОССЕТИ. Распоряжение ПАО "Россети" от 09.11.2018 № 501р
"Об утверждении требований к информационным знакам".


Утратило силу - ОТМЕНЕНО Распоряжение ПАО "Россети" от 09.11.2018 № 501р "Об утверждении требований к информационным знакам"

Для ознакомления с Приказом ПАО "Россети" от 05.12.2019 № 330 нажмите ЗДЕСЬ


ТРЕБОВАНИЯ К ИНФОРМАЦИОННЫМ ЗНАКАМ,
РАЗМЕЩАЕМЫМ НА ПОДСТАНЦИЯХ И ЛИНИЯХ ЭЛЕКТРОПЕРЕДАЧИ.
СТИЛЬ, ИНФОРМАЦИОННОЕ НАПОЛНЕНИЕ, МАТЕРИАЛЫ И СПОСОБЫ КРЕПЛЕНИЯ


4. Порядок установки информационных и предупреждающих знаков на подстанциях

4.1 В соответствии с требованиями п. 5.3.4 ПТЭ на баках трансформаторов и реакторов наружной установки должны быть указаны станционные (подстанционные) номера. Такие же номера должны быть на дверях и внутри трансформаторных пунктов и камер.

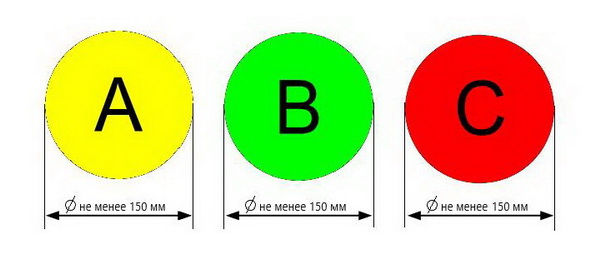

На баках однофазных трансформаторов и реакторов должна быть указана расцветка фаз стандартными цветными кружками желтого, зеленого и красного цветов соответственно (рисунок 1).

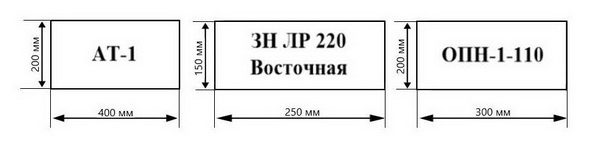

4.2 В соответствии с требованиями п. 5.4.14 ПТЭ на дверях и внутренних стенках камер ЗРУ, оборудовании ОРУ, наружных и внутренних лицевых частях КРУ, КРУН, КРУЭ, сборках, а также на лицевой и оборотной сторонах панелей щитов должны быть выполнены надписи, указывающие назначение присоединений и их диспетчерское наименование.
На предохранительных щитках и (или) у предохранителей присоединений должны быть надписи, указывающие номинальный ток плавкой вставки.
На металлических частях корпусов оборудования должна быть обозначена расцветка фаз стандартными цветными кружками желтого, зеленого и красного цветов соответственно (рисунок 1).
Надписи должны быть четкими и контрастными. На светлом фоне надписи следует делать черным цветом, на темном фоне – белым цветом.
4.3 На дверях РУ должны быть установлены предупреждающие плакаты "Осторожно электрическое напряжение" в соответствии с требованиями СТО 34.01-30.1-001-2016.
4.4 Рекомендуется использование постоянных знаков, размещаемых на оборудовании ПС. Надписи постоянных знаков на оборудовании ПС должны соответствовать диспетчерским наименованиям оборудования и выполняются черным шрифтом на белом фоне (рисунок 2).

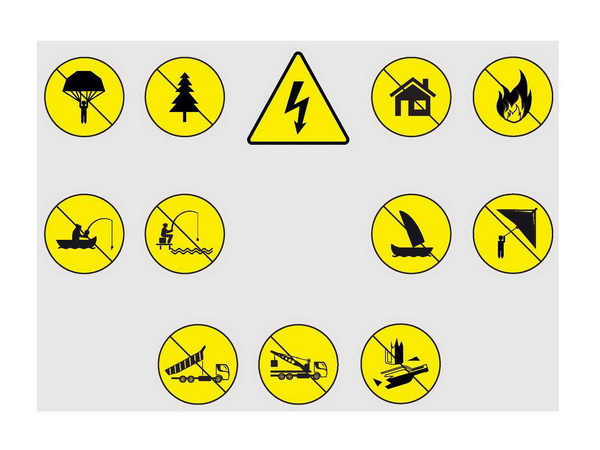

4.5 В соответствии с п. 7 Правил установления охранных зон охранные зоны ПС подлежат маркировке путем установки предупреждающих знаков, содержащих указание на размер охранной зоны, информацию о соответствующей сетевой организации, а также необходимость соблюдения предусмотренных вышеуказанными правилами ограничений применительно к высшему классу напряжения ПС.



4.6 Регламентом управления фирменным стилем и его использования, утвержденным распоряжением ПАО "Россети" от 18.08.2015 № 409р, определены основные форматы постоянных информационных знаков для ПС, предусматривающих использование в цветографическом изображении элементов фирменного стиля ПАО "Россети".
4.7 Предупреждающие знаки, указывающие размеры охранной зоны ПС, должны устанавливаться на высоте не менее 1,5 м от поверхности земли, как правило, непосредственно на ограждении ПС при въезде на ПС и далее по периметру ПС, с учетом не превышения расстояния между знаками более 250 м.
4.8 Крепление предупреждающих знаков, указывающих размеры охранной зоны ПС, должно выполнятся способом, не позволяющим произвести их демонтаж без использования инструмента и иных технических приспособлений. Крепление должно обеспечивать надежность фиксации и долговечность с учетом местных условий.

5 Порядок установки информационных и предупреждающих знаков на воздушных линиях электропередачи

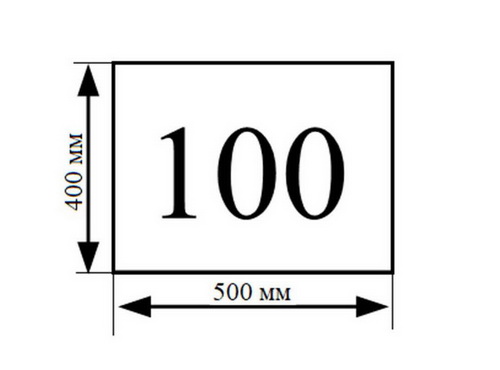

5.1 В соответствии с требованиями ПУЭ (пп. 2.4.7 и 2.5.23) опоры ВЛ на высоте 2-3 м должны иметь следующие постоянные знаки:
5.1.1 На опорах ВЛ напряжением до 1 кВ размещаются постоянные знаки, указывающие:
– порядковый номер опоры;
– ширину охранной зоны, соответствующая классу напряжения ВЛ, и телефон владельца ВЛ (расстояние между информационными знаками должно быть не более 250 м);

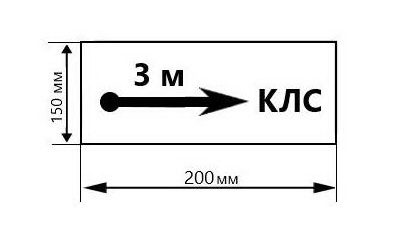

– плакаты с указанием расстояния от опоры ВЛ до кабельной линии связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи) (рисунок 3).


5.1.2 На опорах ВЛ напряжением выше 1 кВ устанавливаются постоянные знаки, указывающие:
– порядковый номер опоры, номер ВЛ или ее условное обозначение – на всех опорах (на двухцепных и многоцепных опорах ВЛ, кроме того, должна быть обозначена соответствующая цепь);

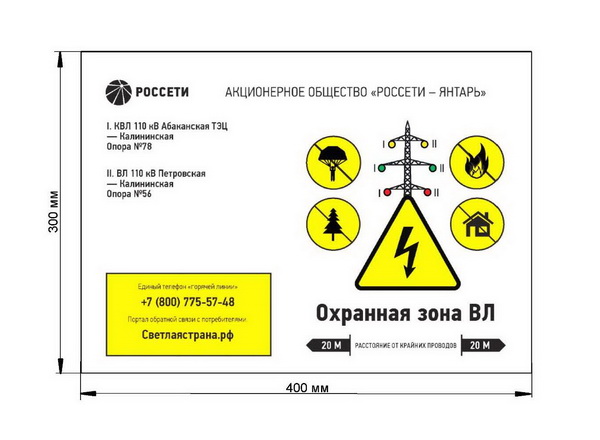

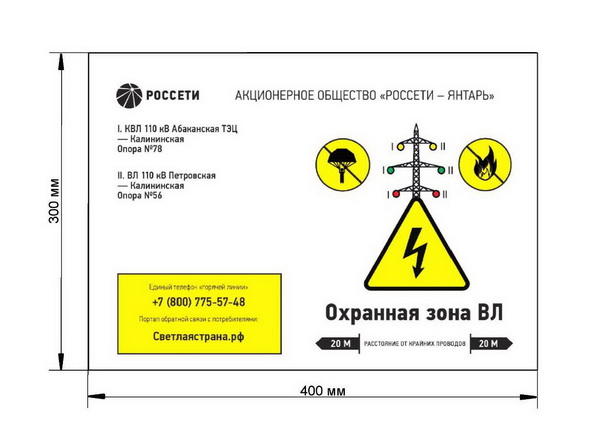

– информационные знаки с указанием ширины охранной зоны ВЛ, соответствующей классу напряжения ВЛ. Расстояние между информационными знаками в населенной местности должно быть не более 250 м, при большей длине пролета знаки устанавливаются на каждой опоре, в ненаселенной и труднодоступной местности – 500 м, допускается более редкая установка знаков;
– расцветка фаз – на ВЛ напряжением 35 кВ и выше на концевых опорах, опорах, смежных с транспозиционными, и на первых опорах ответвлений от ВЛ;
– предупреждающие плакаты "Осторожно электрическое напряжение" в соответствии с требованиями СТО 34.01-30.1-001-2016 Порядок применения электрозащитных средств в электросетевом комплексе ПАО "Россети". Требования к эксплуатации и испытаниям. - на всех опорах ВЛ в населенной местности;
– плакаты с указанием расстояния от опоры ВЛ до кабельной линии связи - на опорах, установленных на расстоянии менее половины высоты опоры до кабелей связи (рисунок 3).

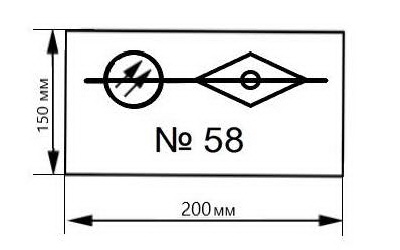

– при размещении на опорах ВЛ муфт оптического кабеля ВОЛС дополнительно, в соответствии с требованиями п. 2.5.200 ПУЭ, должны устанавливаться следующие постоянные знаки (рисунок 4):
✓ условное обозначение ВОЛС;
✓ номер соединительной муфты.


5.1.3 На ВЛ напряжением 110 кВ и выше, обслуживание которых осуществляется с использованием пилотируемой авиационной техники, в верхней части каждой пятой опоры ВЛ устанавливаются номерные знаки, предназначенные для идентификации опоры. Для опор ВЛ напряжением 500-750 кВ знаки должны быть размером 400?500 мм (рисунок 5).


5.2 В соответствии с п. 7 Правил установления охранных зон охранные зоны ВЛ подлежат маркировке путем установки за счет сетевых организаций предупреждающих знаков, содержащих указание на размер охранной зоны, информацию о соответствующей сетевой организации, а также необходимость соблюдения предусмотренных вышеуказанными правилами ограничений.
5.2 Для всех ВЛ должно быть минимизировано количество информационных знаков, размещаемых на одной опоре. В случае необходимости размещения на одной опоре ВЛ информации, предусматривающей установку более одного знака (за исключением знаков, представленных на рисунках 3-5), необходимо совмещать ее на одном знаке (рисунки 6.1 и 6.2).




6 Порядок установки информационных и предупреждающих знаков на кабельных линиях электропередачи

6.1 В соответствии с п. 7 Правил установления охранных зон охранные зоны КЛ подлежат маркировке путем установки за счет сетевых организаций предупреждающих знаков, содержащих указание на размер охранной зоны, информацию о соответствующей сетевой организации, а также необходимость соблюдения предусмотренных вышеуказанными правилами ограничений
6.2 В соответствии с требованиями п. 2.3.24 ПУЭ охранные зоны кабельных линий (далее – КЛ), проложенных в земле в незастроенной местности, должны быть обозначены информационными знаками.
Информационные знаки КЛ следует устанавливать не реже чем через 500 м, а также в местах изменения направления кабельных линий.
На информационных знаках должны быть указаны ширина охранных зон КЛ и номера телефонов владельцев кабельных линий.
6.3 Информационная табличка знака КЛ закрепляется с использованием опорного столбика. В качестве опорного столбика рекомендуется применение промышленных образцов (типа СКТ и др.)
6.4 Крепление информационной таблички к опорному столбику и способ заделки информационного знака в грунте должны обеспечивать надежность фиксации и долговечность с учетом местных условий.
6.5 Информационные знаки КЛ устанавливаются по центру оси трассы кабельной линии в плоскости, перпендикулярной её направлению на расстоянии от поверхности земли до информационной таблички не менее 0,6 м с заглублением в грунт не менее 0,5 м и заливкой песчано-цементной смесью.
6.6 Информационные знаки КЛ должны быть установлены с обеих сторон перехода КЛ через водные преграды, в местах расположения соединительных муфт, изменения направления трасс кабельных линий, сближений и с обеих сторон пересечений трассы КЛ с другими КЛ и ВЛ, объектами инженерной и транспортной инфраструктуры (эстакадами, мостами, коллекторами, туннелями, насыпями, трубопроводами, автомобильными и железными дорогами и др.).

7 Требования к условиям эксплуатации, материалам и конструкции информационных и предупреждающих знаков

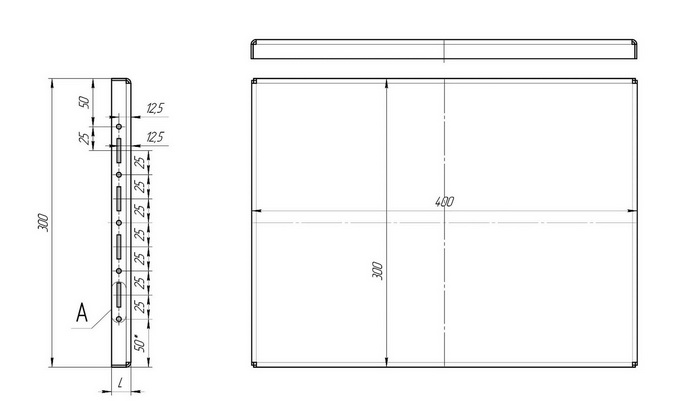

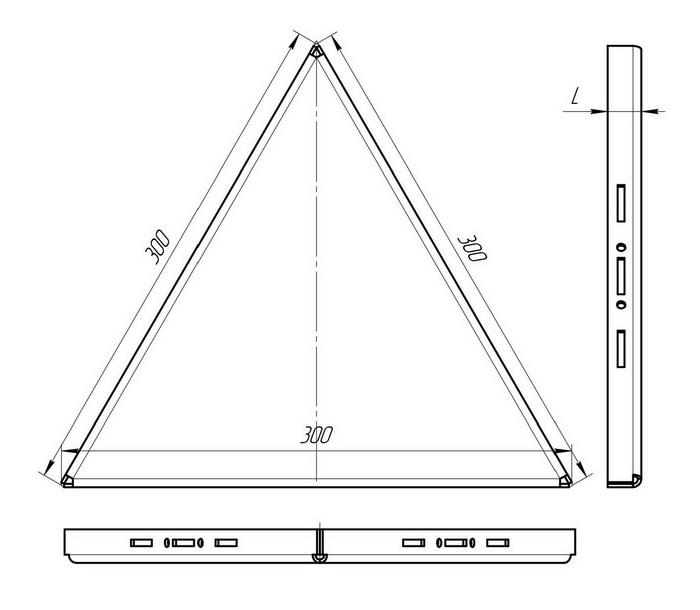

7.1 Требования к изготовлению информационных и предупреждающих знаков, предназначенных для наружного размещения:
– Изготавливаются из металла толщиной не менее 0,5 мм со стеклокерамическим, эмалированным покрытием в соответствии с требованиями ГОСТ 24405-80 со сроком эксплуатации не менее 20 лет.
– Должны изготавливаться

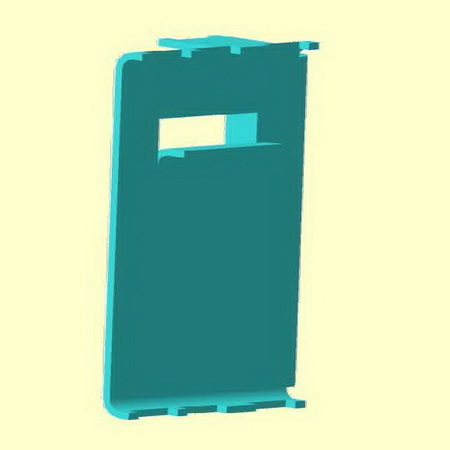

методом штамповки с отбортовкой по всему периметру знака. Не допускается наличие отверстий на лицевой поверхности знаков. Примеры информационных знаков представлены на рисунках 7 и 8.

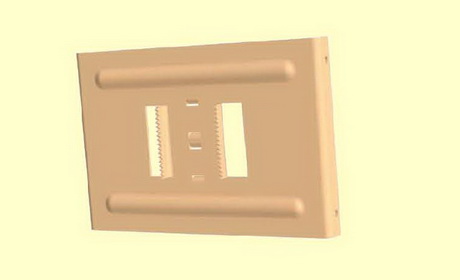

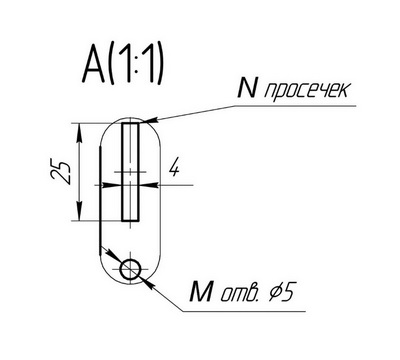

– Конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных (для всех видов креплений) отверстий на бортах знаков, в том числе кронштейнами, бандажной металлической лентой, метизами и др. (рисунки 7 и 8).
– Нанесение текста и изображений на знак выполняется методам деколирования на эмалированную поверхность – нанесение изображения при помощи шелкографической печати с последующим высокотемпературным обжигом. Борта знаков должны покрываться силикатной эмалью и закрываться деколью в продолжении основного изображения лицевой поверхности.
– Фоновые изображения информационных и предупреждающих знаков должны быть матовые (антибликовые).
– Размеры элементов изображений, размещаемых на информационных знаках, необходимо выбирать, исходя из максимальной реализации свободного пространства.
– Поверхность покрытия должна быть гладкой, однородной, не должна содержать посторонних включений и загрязнения. Не допускается наличие пузырей, потеков, вспучивания, трещин, кратеров, разрывов и отслаиваний покрытия.
– При изготовлении информационных и предупреждающих знаков не допускается:
✓ изготовление деколей на струйных, цифровых и офсетных принтерах;
✓ разнотон цветов изображений в пределах партии;
✓ использование цветографических изображений, несоответствующих стандартной шкале Pantone/Ral.
– Не допускается крепление информационных и предупреждающих знаков с использованием случайных, не предназначенных для данной цели материалов (проволока, шпагат и др.)
Информационные и предупреждающих знаки, предназначенные для наружного размещения, должны удовлетворять следующим условиям эксплуатации:
– Возможность эксплуатации при температуре окружающей среды от -70 гр С до + 50 гр С и относительной влажности воздуха от 0 до 100%.
– Стойкость текста и изображения к воздействию растворителей и слабых растворов кислот, а также к выцветанию на протяжении всего срока службы.
– Стойкость к негативному влиянию коррозионных агентов атмосферы воздуха, соответствующих группе II (промышленная) в соответствии с ГОСТ 15150 на протяжении всего срока службы.
– Стойкость к воздействию атмосферных осадков (снега, инея, дождя), солнечного излучения, соляного тумана, пыли (для информационных знаков наружного размещения) на протяжении всего срока службы.
– При правильной эксплуатации и соблюдении общих правил охраны труда и гигиены должно исключаться выделение в окружающую среду токсичных и вредных веществ.
1.1 Требования к изготовлению информационных и предупреждающих знаков, предназначенных для размещения внутри помещений:
– Допускается изготовление знаков из негорючего пластика (в том числе вспененный пластик ПВХ) толщиной не менее 4 мм либо из алюминия толщиной не менее 0,5 мм.
– Нанесение текста и изображений выполняется методом прямой полноцветной УФ печати, разрешением не менее 1440 dpi или термотрансферного переноса.
– При изготовлении необходимо предусмотреть наличие не менее двух отверстий для крепления знаков с использованием метизов, либо прорезей для крепления с использованием бандажной ленты. Возможно использование для крепления знаков двухстороннего скотча.




8 Типовые узлы крепления информационных и предупреждающих знаков

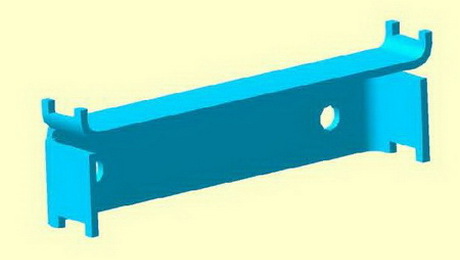

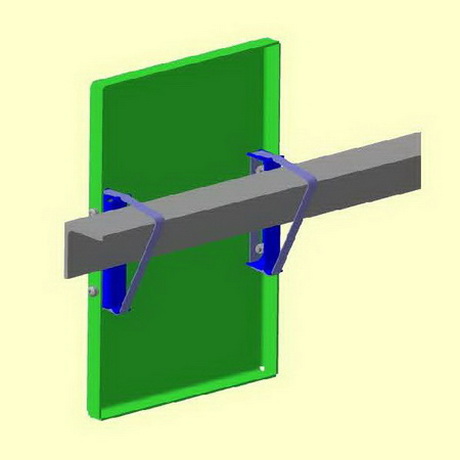

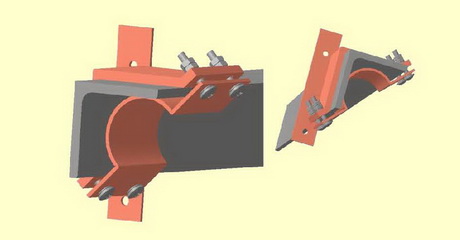

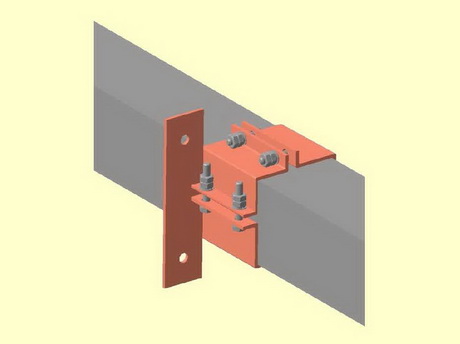

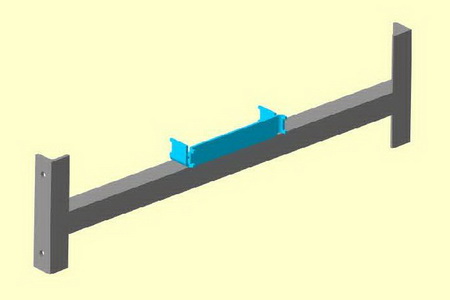

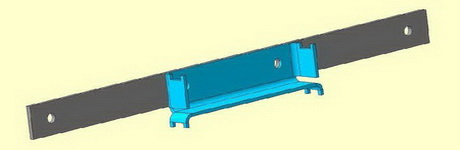

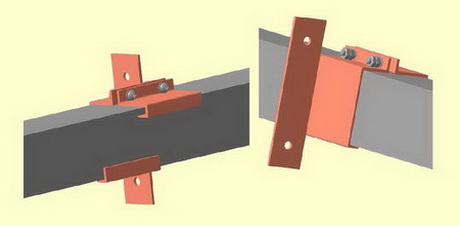

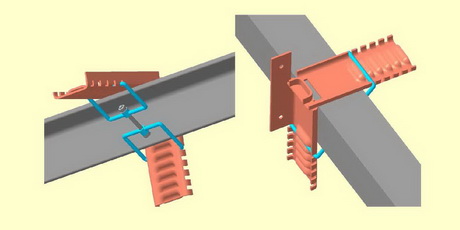

8.1 Эскизы типовых узлов крепления информационных знаков на элементы решетчатых опор ВЛ, порталов РУ, опорных стоек и рам оборудования ПС представлены на рисунках 9-18.

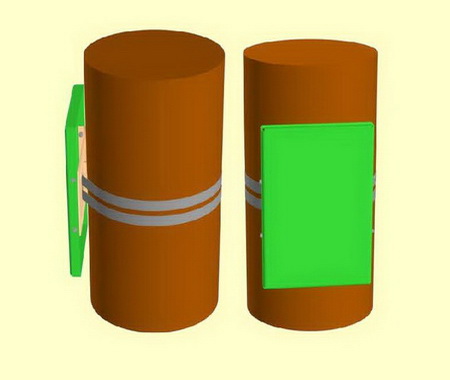

8.2 Эскизы типовых узлов крепления информационных знаков на деревянные опоры ВЛ, а также центрифугованные и вибрированные железобетонные стойки опор ВЛ, порталов РУ, оборудования ПС представлены на рисунках 19-20.
