Единый контент и стиль информационного сопровождения профилактики электротравматизма в электросетевом комплексе - Стандарт организации - СТО 34.01-24-001-2015
(распоряжение ПАО "Россети" от 04.10.2016 № 422р "О едином стиле информационного сопровождения профилактики электротравматизма в электросетевом комплексе")

Приложение к Распоряжению ПАО "Россети" от 04.10.2016 № 422р "О едином стиле информационного сопровождения профилактики электротравматизма в электросетевом комплексе"

Стандарт организации - СТО 34.01-24-001-2015 "Единый контент и стиль информационного сопровождения профилактики электротравматизма в электросетевом комплексе", утвержденный распоряжением ПАО "Россети" от 04.10.2016 № 422р (далее - Стандарт).

3. Единые требования к знакам безопасности и информационным щитам, предупреждающим электротравматизм на объектах ДЗО ПАО "Россети".

3.1. Требования к знакам и информационным щитам, предупреждающим электротравматизм со сторонними лицами на объектах.
3.1.1. Условия эксплуатации ЗБ и ИЩ
Продукция эксплуатируется при температуре окружающей среды от -500С до + 500С и относительной влажности воздуха от 0 до 100%.
3.1.2. Требования к изготовлению ЗБ и ИЩ
3.1.2.1. ЗБ изготавливаются из негорючего пластика (вспененный пластик ПВХ) толщиной не менее 4 мм или из металла толщиной не менее 0,8 мм, ИЩ - из металла толщиной не менее 0,8 мм.
3.1.2.2. Нанесение текста и изображений выполняется методом прямой полноцветной УФ печати, разрешением не менее 1440 dpi, антивандальное исполнение. Текст и изображения должны быть стойкими к растворителям и слабым растворам кислот, а также стойкими к выцветанию на протяжении всего срока службы (не менее 3-х лет).
3.1.2.3. При изготовлении ЗБ и ИЩ необходимо предусмотреть: не менее 4 отверстий диаметром 3 мм для их крепления на деревянную опору саморезами, и прорези размером 5х20 мм для крепления на опору бандажной лентой (через прорези в ИЩ лента огибается вокруг опоры, закрепляется специальными замками и затягивается бандажной машинкой, поставляемыми вместе с бандажной лентой).
3.1.2.4. Поверхность покрытия и материала должна быть гладкой, однородной, не должна содержать посторонних включений и загрязнения. Не допускается наличие пузырей, потеков, вспучивания, трещин, кратеров и разрывов, не допускается отслаивание покрытия. Покрытие должно быть эластичным.
3.1.2.5. ЗБ и ИЩ должны выдерживать влияние коррозионных агентов атмосферы воздуха, соответствующих группе II (промышленная) по ГОСТ 15150.
3.1.2.6. ЗБ и ИЩ для наружного размещения должны быть стойкими к действию атмосферных осадков (снега, инея, дождя), солнечного излучения, соляного тумана, пыли.
3.1.2.7. ЗБ и ИЩ при эксплуатации не должны наносить повреждений здоровью людей, оборудованию.
3.1.2.8. ЗБ и ИЩ при правильной эксплуатации и соблюдении общих правил охраны труда и гигиены на местах не должны выделять в окружающую среду токсические и вредные для здоровья вещества.
3.1.2.9. Материалы, используемые для изготовления ЗБ и ИЩ, по показателям безопасности должны соответствовать требованиям пожарной безопасности.
3.1.3. Общие требования к оформлению
3.1.3.1. Размеры элементов, размещаемых на ЗБ и ИЩ, необходимо выбирать, исходя из максимальной реализации свободного пространства.
3.1.3.2. При использовании логотипа ПАО "Россети" и ДЗО должны быть учтены корпоративный стиль оформления фирменного знака ПАО "Россети" и фирменная цветовая гамма.
3.1.3.3. Допускается по аналогии с логотипом ПАО "Россети" с правой стороны на красном фоне размещение логотипа ДЗО ПАО "Россети" в белом цвете. При этом высота и ширина логотипа ДЗО не должны превышать соответствующий размер логотипа ПАО "Россети".

4. Требования к исполнению знаков безопасности и информационных щитов

Информационные знаки, предупреждающие электротравматизм со сторонними лицами на объектах ПАО "ФСК ЕЭС"

Информационный знак безопасности. ЗБ "Не влезай, убьет!".
Размер знака не менее 200х300 мм.

.

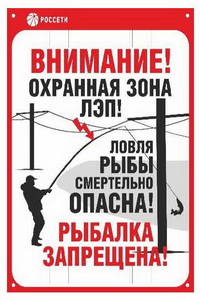

Информационный знак безопасности. ЗБ "Ловля рыбы вблизи ЛЭП смертельно опасна!".
Размер знака не менее 200х300 мм.

.

Информационный щит, предупреждающий электротравматизм со сторонними лицами на объектах ПАО "ФСК ЕЭС"

Информационный щит безопасности. ИЩ "Ловля рыбы вблизи ЛЭП смертельно опасна!".
Размер щита не менее 700х500 мм.

.

Информационные знаки, предупреждающие электротравматизм со сторонними лицами на объектах ПАО "ФСК ЕЭС"

Информационный знак безопасности. ЗБ "Охранная зона ЛЭП 6-15 кВ - 10 метров".
Размер не менее 300х400 мм.

.

Информационный знак безопасности. ЗБ "Охранная зона ЛЭП 35 кВ- 15 метров".
Размер не менее 300х400 мм.

.

Информационный знак безопасности. ЗБ "Охранная зона ЛЭП 110 кВ - 20 метров".
Размер не менее 300х400 мм.

.

Информационный знак безопасности. ЗБ "Охранная зона ЛЭП 220 кВ - 25 метров".
Размер не менее 400х550 мм.

.

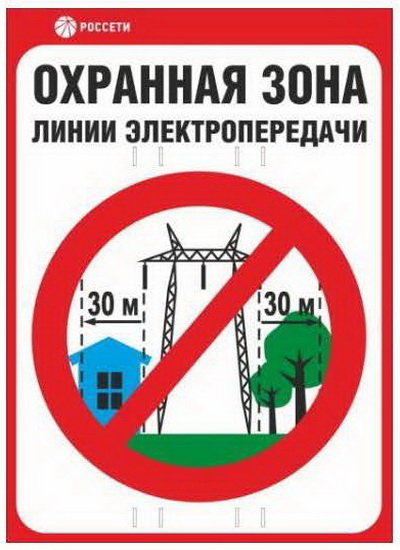

Информационный знак безопасности. ЗБ "Охранная зона ЛЭП 330 кВ - 30 метров".
Размер не менее 400х550 мм.

.

Информационный знак безопасности. ЗБ "Охранная зона ЛЭП 500 кВ - 30 метров".
Размер не менее 400х550 мм.

.

Информационный знак безопасности. ЗБ "Работа со стрелой крана вблизи ЛЭП".
Размер не менее 200х300 мм.

.

Информационный знак безопасности. ЗБ "Приближаться к ЛЭП смертельно опасно".
Размер не менее 200х300 мм.

.

Информационный щит, предупреждающий электротравматизм со сторонними лицами на объектах ПАО "ФСК ЕЭС"

Информационный знак безопасности. ИЩ "Приближаться к ЛЭП смертельно опасно".
Размер не менее 500х700 мм

.

4.1. Требования к установке ЗБ и ИЩ
4.1.1. ЗБ и ИЩ на опоре необходимо устанавливать на высоте от земли (фундамента опоры) не менее 2,5 м и не более 3,5 м.
4.1.2. Знак безопасности "Не влезай, убьет!" устанавливается на опорах ВЛ в населенной местности, внешних дверях РП/КРУН, ТП 6-20\0,4 кВ (ЗТП, МТП, КТП), а также на внешнем заборе ПС 35 кВ и выше, выполненном в виде сетчатого ограждения.
4.1.3. Информационный щит "Приближаться к ЛЭП смертельно опасно" следует также устанавливать на въезде в места жилой интенсивной застройки, в дачные кооперативы, садовые товарищества и т.п.
4.1.4. Крепление ЗБ и ИЩ на деревянную опору саморезами следует осуществлять при условии непревышения допустимых значений загнивания древесины опоры.
4.1.5. При установке вблизи водоемов ЗБ на опоре и отдельно стоящие ИЩ необходимо ориентировать, для большей наглядности, параллельно береговой линии водоема. ИЩ следует размещать в охранной зоне ВЛ в местах подходов к водоемам и местах ловли рыбы.
4.1.6. Количество приобретаемых ЗБ и ИЩ определяется каждым ДЗО, филиалом ДЗО (ПО/РЭС, РМЭС), исходя из потребности и определяется степенью риска поражения электрическим током.
4.2. Требования к знакам, плакатам и щитам, предупреждающим электротравматизм с персоналом ДЗО.
4.2.1. Требования к нанесению постоянных знаков и плакатов на опорах ВЛ определены п.2.5.23 ПУЭ, 7-е издание.
4.2.2. Требования к нанесению постоянных знаков на опорах ВОЛС-ВЛ при размещении на них муфт оптических кабелей определены п.2.5.200 ПУЭ, 7-е издание.
4.2.3. Требования к установке дорожных знаков на пересечениях ВЛ с автомобильными дорогами определены п.2.5.260 ПУЭ, 7-е издание.
4.2.4. Требования к установке предупреждающих навигационных знаков в местах пересечения ВЛ с судоходными и сплавными водоемами определены п.2.5.272 ПУЭ, 7-е издание.
4.2.5. Требования к установке предупреждающих знаков на дверях РУ определены п.5.4.14 ПТЭ.
4.2.6. Требования к установке отличительного знака на конденсаторах конденсаторных установок с пропиткой трихлордифенилом определено п.5.6.9 ПТЭ.
4.2.7. Требования к переносным запрещающим плакатам, знакам и плакатам предупреждающим переносным и постоянным, плакатам предписывающим переносным, плакату указательному переносному, применяемым для безопасной организации и выполнения работ в электроустановках, определены Стандартом организации СТО 34.01-30.1-001-2016 "Порядок применения электрозащитных средств в электросетевом комплексе ПАО "Россети". Требования к эксплуатации и испытаниям".

Ознакомиться со Стандартом организации - СТО 34.01-24-001-2015 "Единый контент и стиль информационного сопровождения профилактики электротравматизма в электросетевом комплексе", утвержденным распоряжением ПАО "Россети" от 04.10.2016 № 422р (далее - Стандарт) можно на странице нашего сайта в режиме прокрутки страниц во встроенном фрейме или в увеличенном виде на отдельной странице, нажав на фрейме вверху справа на символ "Открыть в новой вкладке". Копирование и скачивание документа невозможно. Однако, наши заказчики могут рассчитывать на получение любого документа, размещенного на нашем сайте, при необходимости их представления в проектные или иные организации, а также применения в своей работе.
