Приказ ПАО "ФСК ЕЭС" от 25.12.2018 № 494 "О внесении изменений в приказ ОАО "ФСК ЕЭС" от 18.11.2011 № 704"
Изложить подпункты 3.1, 3.6, пункты 4-9 приложения 3 к приказу ОАО "ФСК ЕЭС" от 18.11.2011 № 704 "Об утверждении Единых стандартов фирменного стиля ОАО "ФСК ЕЭС" в редакции согласно приложению к настоящему приказу.
Порядок установки информационных знаков на подстанциях
3.1. Согласно Правилам технической эксплуатации электрических станций и сетей Российской Федерации (утверждены приказом Министерства энергетики Российской Федерации от 20.05.2003 № 187) на баках трансформаторов и реакторов наружной установки должны быть указаны станционные (подстанционные) номера. Такие же номера должны быть на дверях и внутри трансформаторных пунктов и камер.
На баках однофазных трансформаторов и реакторов должна быть указана расцветка фаз стандартными цветными кружками желтого, зеленого и красного цветов соответственно (рисунок 9.1).
На дверях и внутренних стенках камер ЗРУ, оборудования ОРУ, наружных и внутренних лицевых частях КРУ, КРУН сборках, КРУЭ, а также на лицевой и оборотной сторонах панелей щитов должны быть выполнены надписи, указывающие назначение присоединений и их диспетчерское наименование.
На дверях ЗРУ, РУ, КРУ, КРУН, КРУЭ должны быть установлены предупреждающие знаки в соответствии с требованиями Инструкции по применению и испытанию средств защиты, используемых в электроустановках (утверждены приказом Министерства энергетики Российской Федерации от 30.06.2003 № 261).
На предохранительных щитках и (или) у предохранителей присоединений должны быть надписи, указывающие номинальный ток плавкой вставки. На металлических частях корпусов оборудования должна быть обозначена расцветка фаз стандартными цветными кружками желтого, зеленого и красного цветов соответственно (рисунок 9.1).
У розеток, установленных в помещениях ОПУ, ЗРУ, КРУ, КРУН, КРУЭ и других зданий, а также ОРУ, должна быть надпись с указанием уровня и типа (постоянное или переменное) напряжения.
В силовых щитах, щитах освещения, ЩПТ, ЩСН у автоматических выключателей, рубильников, предохранителей, коммутационных аппаратах должны быть надписи согласно однолинейным схемам, размещенным на дверцах ЩПТ, ЩСН, ЩО, ЩС с внутренней стороны.
На трассах кабельных линий, кабельных вставках (напряжением 10 кВ и выше), расположенных на территории подстанции и проложенных вне кабельных каналов, должны быть установлены таблички с надписями по всей трассе линии, с интервалом установки 50-200 метров.
На дверях помещения аккумуляторной батареи должны быть надписи: "Аккумуляторная", "Огнеопасно", "Запрещается курить" или вывешены соответствующие знаки.
На дверях РУ должны быть установлены предупреждающие плакаты "Осторожно электрическое напряжение" в соответствии с требованиями СТО 34.01.-30.1-001-2016.
Надписи на постоянных знаках на оборудовании ПС должны соответствовать диспетчерским наименованиям оборудования и выполняются черным шрифтом на белом фоне (рисунок 9.2).
Надписи должны быть четкими и контрастными. На светлом фоне надписи следует делать черным цветом, на темном - белым.
Примеры исполнения постоянных знаков на оборудовании ПС представлены в п. 9 настоящего Порядка.
3.6. Предупреждающие знаки для маркировки границ охранной зоны подстанции устанавливаются, как правило, по периметру подстанции непосредственно на границе охранной зоны на удалении от ограждения ПС согласно Правилам установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утвержденных постановлением Правительства Российской Федерации от 24.02.2009 № 160 "О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон", применительно к высшему классу напряжения подстанции.
Установление на местности границ объекта землеустройства (вынос границ на местность) выполняется по координатам характерных точек таких границ (точек изменения описания границ объекта землеустройства и деления их на части), сведения о которых содержатся в государственном кадастре недвижимости.
Установка предупреждающего знака осуществляется на высоте не менее 110 см от уровня поверхности земли по координатам характерных точек границ (как правило, углы границ земельного участка охранной зоны ПС), по периметру с шагом не более 250 метров, а также при въезде на подстанцию.
В случае физической невозможности либо нецелесообразности установления предупреждающих знаков на удалении от ограждения ПС (расположение подстанции в городской черте, непосредственное примыкание к сельскохозяйственным угодьям, водоемам, автомобильным дорогам, земельным участкам иных собственников и землевладельцев, в горной местности и т.п.) допускается расположение предупреждающего знака непосредственно на ограждении подстанции.
Предупреждающий знак содержит информацию о размерах охранной зоны, круглосуточный контактный телефонный номер филиала ПАО "ФСК ЕЭС" - ПМЭС и указание о необходимости соблюдения особых условий использования земельных участков.
В верхней части предупреждающего знака должны быть размещены основные стилеобразующие элементы Общества (фирменный знак и полное наименование Общества, элемент фирменного стиля ПАО "Россети"), фон таблички белый, символы черные, слово "ОГРАНИЧЕНО" - красное.
Информационная надпись наносится на русском языке печатными буквами и выравнивается по центру.
Предупреждающий знак должен быть размером не менее 300х400 мм и толщиной не менее 2 мм.
Пример исполнения предупреждающего знака для маркировки границы охранной зоны подстанции приведен в п. 9 настоящего Порядка.
4. Воздушные линии электропередачи (ВЛ).
Согласно Правилам устройства электроустановок и технической эксплуатации электрических станций и сетей на опорах ВЛ на высоте 2-3 м должны быть нанесены следующие постоянные знаки:
- порядковый номер и год установки опоры, номер ВЛ или ее условное обозначение - на всех опорах (на двух цепных и много цепных опорах ВЛ, кроме того должна быть обозначена соответствующая цепь);
- предупреждающие (информационные) знаки с указанием ширины охранной зоны ВЛ (расстояние между информационными знаками в населенной местности должно быть не более 250 м, при большей длине пролета знаки устанавливаются на каждой опоре, в ненаселенной и труднодоступной местности - 500 м, допускается более редкая установка знаков);
- расцветка фаз (на концевых опорах, опорах, смежных с транспозиционными, и на первых опорах ответвлений от ВЛ);
- предупреждающие знаки "Опасность поражения электрическим током" (на всех опорах ВЛ в населенной местности, ГОСТ Р 12.4.026-2001);
- плакаты с указанием расстояния от опоры ВЛ до кабельной линии связи - на опорах, установленных на расстоянии менее половины высоты опоры до кабелей связи;
Допускается совмещать на одном знаке всю вышеуказанную информацию.
Плакаты и знаки должны устанавливаться с боку опоры поочередно с правой и с левой стороны вдоль оси ВЛ, а на переходах через дороги знаки должны быть обращены в сторону дороги. Cхематическое изображение опоры на знаке должно соответствовать типу опоры, а характеристики охранной зоны - классу напряжения ВЛ.
На ВЛ 110 кВ и выше, обслуживание которых осуществляется с использованием вертолетов (летательных аппаратов), в верхней части каждой пятой опоры устанавливаются номерные знаки, видимые с вертолета (летательного аппарата).
При размещении на опорах ВЛ муфт ОК ВОЛС дополнительно должны быть нанесены следующие постоянные знаки:
- условное обозначение ВОЛС;
- номер соединительной муфты.
Кроме того на стойках железобетонных опор несмываемой краской должна быть нанесена заводская маркировка с указанием проектного шифра стойки и кольцевые полосы (выше уровня грунта) с указанием расстояния от полосы до заглубленного конца стойки.
На опоры ВЛ, на которые запрещен подъем персонала, должен наноситься отличительный знак в виде поперечной полосы красного цвета вокруг тела стойки опоры на высоте 1,5-2 метра от уровня земли.
Примеры постоянных знаков на ВЛ указаны в пункте 8 настоящего Порядка и СТО 34.01-24-001-2015 "Единый контент и стиль информационного сопровождения профилактики электротравматизма в электросетевом комплексе".
5. Порядок установки информационных и предупреждающих знаков на трассах кабельных линий электропередачи.
5.1. В соответствии с п. 7 Правил установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утвержденных Постановлением Правительства Российской Федерации от 24.02.2009 № 160 охранные зоны кабельных линий (далее - КЛ) подлежат маркировке путем установки за счет сетевых организаций предупреждающих знаков, содержащих указание на размер охранной зоны, информацию о соответствующей сетевой организации, а также необходимость соблюдения предусмотренных вышеуказанными правилами ограничений.
5.2 В соответствии с требованиями Правила устройства электроустановок, СНиП 3.05.06-85 "Электротехнические устройства", стандартов организации ПАО "ФСК ЕЭС" СТО 56947007-29.060.20.071-2011 "Силовые кабельные линии напряжением 110-500 кВ. Условия создания. Нормы и требования" СТО 56947007-29.060.20.170-2014 "Силовые кабельные линии напряжением 110-500 кВ. Организация эксплуатации и технического обслуживания. Нормы и требования" охранные зоны КЛ, проложенных в земле в незастроенной местности, должны быть обозначены информационными знаками.
5.3 На информационных знаках должны быть указаны следующие сведения:
- наименование кабельной линии;
- год ввода в эксплуатацию;
- значения расстояний (м) от места установки знака до границ охранной зоны кабельных линий, стрелки в направлении границ охранной зоны КЛ;
- предупреждающий знак безопасности для предупреждения об опасности поражения электрическим током (ГОСТ Р 12.4.026-2001);
- предупреждающая надпись "Охранная зона кабеля. Без представителя не копать!";
- контактный номер телефона структурного подразделения филиала ПАО "ФСК ЕЭС" - МЭС, ПМЭС эксплуатирующего кабельные линии.
В верхней части информационной таблички должны быть размещены основные стилеобразующие элементы Общества (фирменный знак и полное наименование Общества), элемент фирменного стиля ПАО "Россети", фон таблички белый, символы черные.

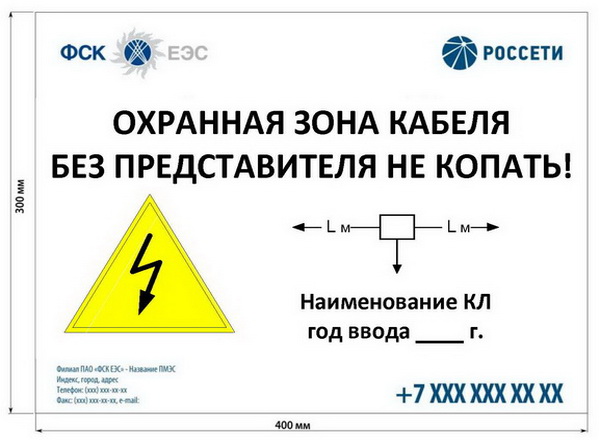

Пример исполнения информационного и предупреждающего знака представлен в п. 7 (Рисунок 7.1.) настоящего Порядка.
5.4 Информационные знаки КЛ должны быть установлены с обеих сторон перехода КЛ через водные преграды, в местах расположения соединительных муфт, изменения направления трасс КЛ, сближений и с обеих сторон пересечений трассы КЛ с другими КЛ и ВЛ, объектами инженерной и транспортной инфраструктуры (эстакадами, мостами, коллекторами, туннелями, насыпями, трубопроводами, автомобильными и железными дорогами и др.).
5.5 На прямолинейных участках трасс КЛ информационные знаки следует устанавливать не реже чем через 250 м в населенной местности и не реже чем через 500 м в ненаселенной местности и на пахотных землях, а в труднодоступной местности - в местах удобных подходов к КЛ, где возможно появление людей.
5.6 Информационные знаки КЛ устанавливаются по центру оси трассы кабельной линии в плоскости, перпендикулярной её направлению на расстоянии от поверхности земли до информационной таблички не менее 0,6 м с заглублением в грунт не менее 0,5 м и заливкой песчано-цементной смесью.
6. Материалы и Крепеж.
Требования к изготовлению информационных и предупреждающих знаков, предназначенных для наружного размещения:
- знаки и плакаты должны быть выполнены из материалов с эксплуатационным сроком службы не менее 5 лет.
- поверхность предупреждающего знака и наносимая на нее информация выполняется из стойких к воздействию окружающей среды материалов.
- при выборе типа исполнения предупреждающего знака необходимо учитывать климатические, социально-экономические и физико-географические условия местности:
- конструкция информационных и предупреждающих знаков должна предусматривать наличие универсальных (для всех видов креплений) отверстий на бортах знаков, в том числе кронштейнами, бандажной металлической лентой, метизами и др. (рисунки 5.1 и 5.2);
-фоновые изображения информационных и предупреждающих знаков должны быть матовые (антибликовые);
-размеры элементов изображений, размещаемых на информационных знаках, необходимо выбирать, исходя из максимальной реализации свободного пространства и фирменного стиля;
- поверхность покрытия должна быть гладкой, однородной, не должна содержать посторонних включений и загрязнения. Не допускается наличие пузырей, потеков, вспучивания, трещин, кратеров, разрывов и отслаиваний покрытия.
Не допускается крепление информационных и предупреждающих знаков с использованием случайных, не предназначенных для данной цели материалов (проволока, шпагат и др.)
При установке предупреждающего знака для маркировки охранной зоны ПС рекомендуется применение металлической оцинкованной трубы диаметром 3-7 см, толщиной стенки не менее 2 мм, высотой наземной части не менее 110 см, с заглублением в грунт не менее 80 см. В зависимости от характеристики грунта рекомендуемое значение заглубления может быть увеличено.
По периметру ограждения подстанции крепление предупреждающего знака выполнять способом, не позволяющим произвести его демонтаж без использования инструмента и иных технических приспособлений.
Крепление должно обеспечивать надежность фиксации и долговечность с учетом местных условий.
Информационная табличка знака КЛ закрепляется с использованием опорного столбика. В качестве опорного столбика рекомендуется применение промышленных образцов (типа СКТ и др.)
Крепление информационной таблички КЛ к опорному столбику и способ заделки информационного знака в грунте должны обеспечивать надежность фиксации и долговечность с учетом местных условий.

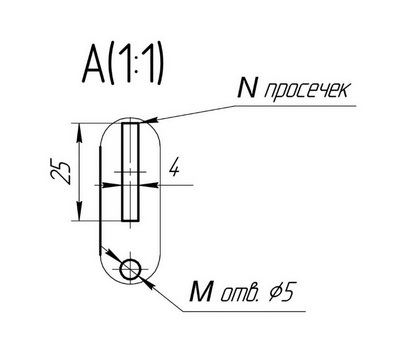

Типовые узлы крепления информационных и предупреждающих знаков на элементы решетчатых опор ВЛ, порталов РУ, опорных стоек и рам оборудования ПС представлены на рисунках 5.3-5.12.
Эскизы типовых узлов крепления информационных знаков на деревянные опоры ВЛ, а также центрифугованные и вибрированные железобетонные стойки опор ВЛ, порталов РУ, оборудования ПС представлены на рисунках 5.13, 5.14.
где L - расстояние от крайних кабелей согласно Правилам установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утвержденных постановлением Правительства Российской Федерации от 24.02.2009 № 160.
8. Примеры постоянных знаков на ВЛ.

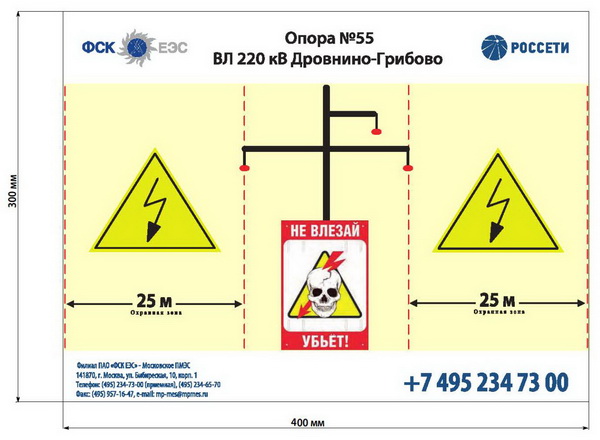

8.1. Вид информационного знака, на опоре совмещённый с предупреждающим знаком "Охранная зона" (где 25м - расстояние от крайних проводов согласно Правилам установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утвержденных постановлением Правительства Российской Федерации от 24.02.2009 № 160 "О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон") и предупреждающим знаком (по ГОСТ Р 12.4.026 (знак W08) сторона треугольника 300 мм - на дверях помещений; 25;40;50;80;100;150 мм - для оборудования, машин и механизмов).
Информационный знак (рисунок 8.1) устанавливается на каждой опоре за исключением опор, на которых установлен знак в соответствии с п. 8.2.

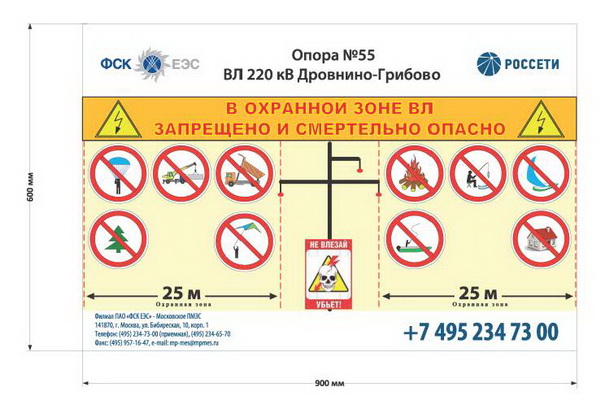

8.2. В соответствии с п. 7 Правил установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утвержденных постановлением Правительства Российской Федерации от 24.02.2009 № 160 "О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон", охранные зоны подлежат маркировке путем установки за счет сетевых организаций предупреждающих (информационных) знаков, содержащих указание на размер охранной зоны, информацию о соответствующей сетевой организации, а также необходимость соблюдения предусмотренных настоящими Правилами ограничений.
Информационный знак (рис. 8.2) устанавливается:
- в населенной местности - на каждой опоре с учетом наибольшей видимости для сторонних лиц;
- в ненаселенной местности - в местах возможного присутствия сторонних лиц (водоем, парк и т.д.) на каждой опоре.
Примечание: на знаке наносится схематическое изображение в зависимости от типа опоры

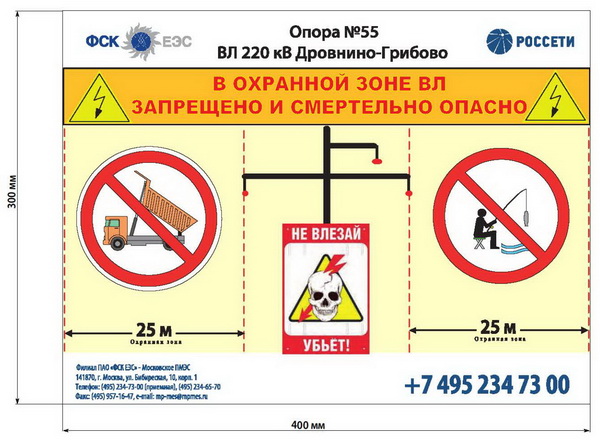

Допускается установка меньших геометрических размеров (не менее 300мм по высоте и не менее 400мм по ширине) в ненаселённой и труднодоступной местности при условии обеспечения четкого распознавания нанесенного текста и при совмещении не более 2х запретов пример изображён на рис.8.3.
Примечание: на знаке наносится схематическое изображение в зависимости от типа опоры
8.3. Номерной знак, устанавливаемый в верхней части на каждой пятой опоре ВЛ, обслуживание которых осуществляется с использованием вертолетов (летательных аппаратов).

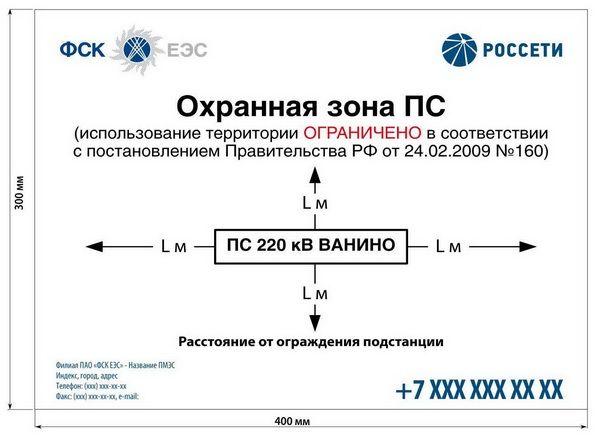

Предупреждающий знак "Охранная зона ПС" (где L - расстояние от ограждения ПС согласно Правилам установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон, утвержденных постановлением Правительства Российской Федерации от 24.02.2009 № 160 "О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон").
Ознакомиться с Приказом ПАО "ФСК ЕЭС" от 25.12.2018 № 494 "О внесении изменений в приказ ОАО "ФСК ЕЭС" от 18.11.2011 № 704" можно на странице нашего сайта в режиме прокрутки страниц во встроенном фрейме или в увеличенном виде на отдельной странице, нажав на фрейме вверху справа на символ "Открыть в новой вкладке". Копирование и скачивание документа невозможно. Однако, наши заказчики могут рассчитывать на получение любого документа, размещенного на нашем сайте, при необходимости их представления в проектные или иные организации, а также применения в своей работе.
